Позиция по рисунку	Обозначение	Наименование	Количество на изделие
19	У-02.002	Шайба упорная 60	1
20	ГОСТ 7796-70	Болт 3М10х25.56.016	3
21	БКГМ-070-00-33	Планка	1
22	ГОСТ 7796-70	Болт 3М8х20.56.016	12
23	БМ-205.02.02.013	Кольцо	1
24	БМ-205.02.02.006 или БМ-205.02.02.006А	Крышка	1
25	66-02.02.054	Прокладка регулировочная	10*2
26	ГОСТ 27365-87	Подшипник 7510А	1
27	ГОСТ 23360-78	Шпонка 12х8х56	1
28	БМ-205.02.02.005	Вал лебедки	1
29	ГОСТ 23360-78	Шпонка 16х10х50	1
30	ГОСТ 7796-70	Болт 4М10х20.56.016	8
31	66-02.02.065	Прокладка	1
32	66-02.02.053	Крышка	1
33	БМ-302Б.02.02.260	Сапун	1
34	66-02.02.073Б	Прокладка	1
35	66-02.02.100А	Колесо червячное	1
36	66-02.02.600А	Маслоуказатель	1
37	66-02.02.017	Кольцо распорное	2
38	ГОСТ 27365-87	Подшипник 7508А	4
39	66-02.02.082	Шайба упорная	1
40	Шайба упорная 1 40 66-02.02.500А	Втулка в сборе	1
41	ГОСТ 5916-70	Гайка М16х1,5-7Н.6.016	5
Болты:
42	ГОСТ 7798-70	М16х1,5х35.56.016	2
43	ГОСТ 7796-70	М12х35.56.016	12
44	ГОСТ 6402-70	Шайба 12 65Г 05	12
45	66-02.02.002	Крышка раздаточной коробки с лебедкой	1
46	66-02.02.064А	Вилка	1
47	66-02.02.300Б	Вилка	1
48	66-02.02.066	Головка переключения	2
49	66-02.02.063Б	Вилка лебедки	1
50	ГОСТ 1476-84	Винт ВМ10-8gх12.22Н.01	1
51	66-02.02.071	Стопор переключения	1
52	66-02.01.016	Прокладка	1
53	66-02.02.045		1
54	66-02.02.068	Стопор переключения	1
55	66-02.02.062	Планка	1
56	66-02.02.061	Пружина	3
57	66-02.02.072А	Шток включения	1
58	66-02.02.070А	Шток включения	1
59	66-02.02.067А	Шток включения	1
60	66-02.02.077	Прокладка	1
61	66-02.02.059А	Колпак предохранительный	1
62	ГОСТ 7796-70	Болт 4М8х25.56.016	4
63	ГОСТ 6402-70	Шайба 8 65Г 05	4
64	ГОСТ 3128-70	Штифт 10m6х30	2
65	ГОСТ 4751-73	Рым-болт М12	2

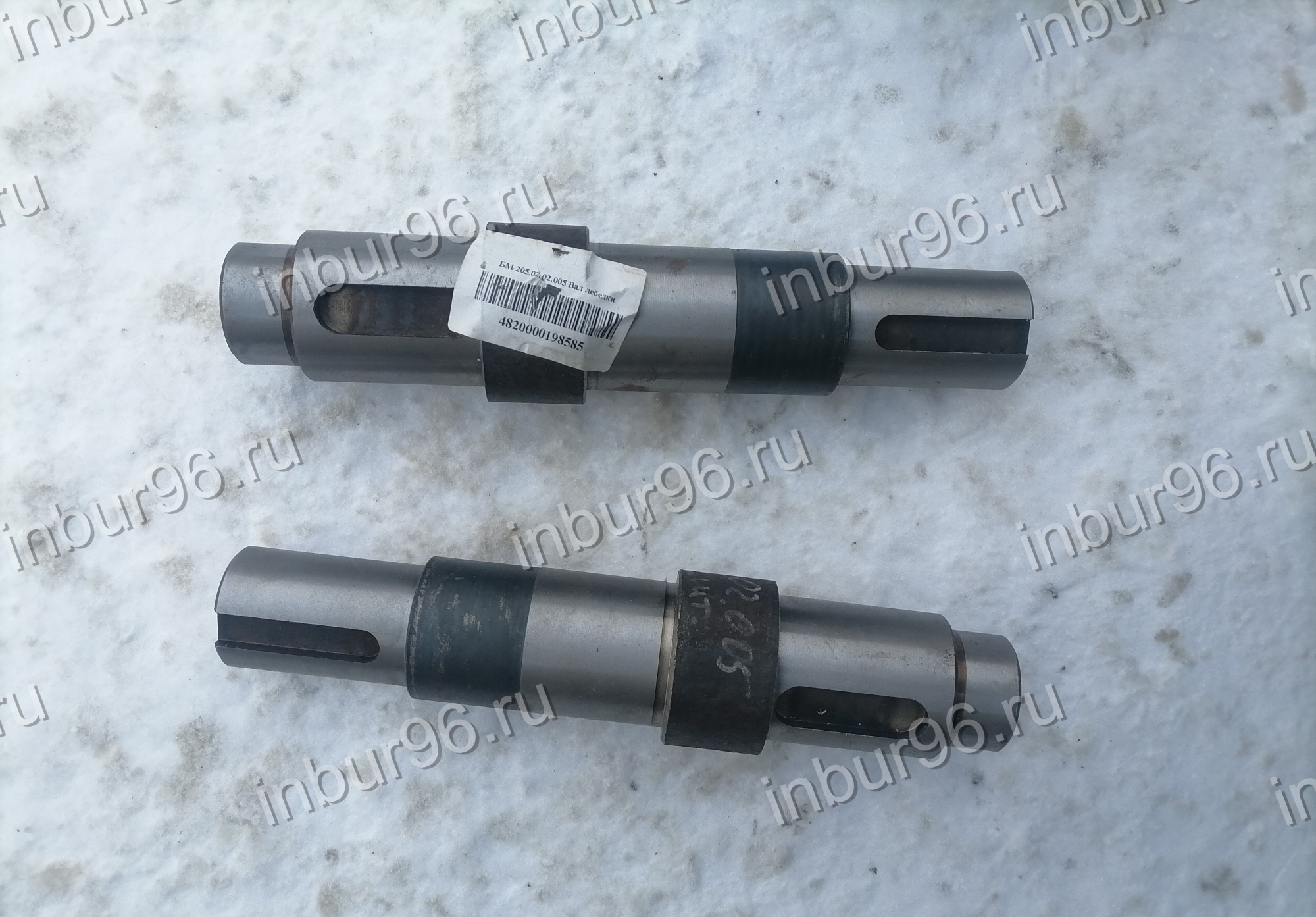

БМ-205.02.02.005 вал лебедки

Вал лебедки БМ-205.02.02.005 применяется в коробке раздаточной БМ-202А.02.02.000 бурильно-крановой машины БМ-302Б, БКМ-317

Коробка раздаточная с лебедкой БМ-202А.02.02.000
