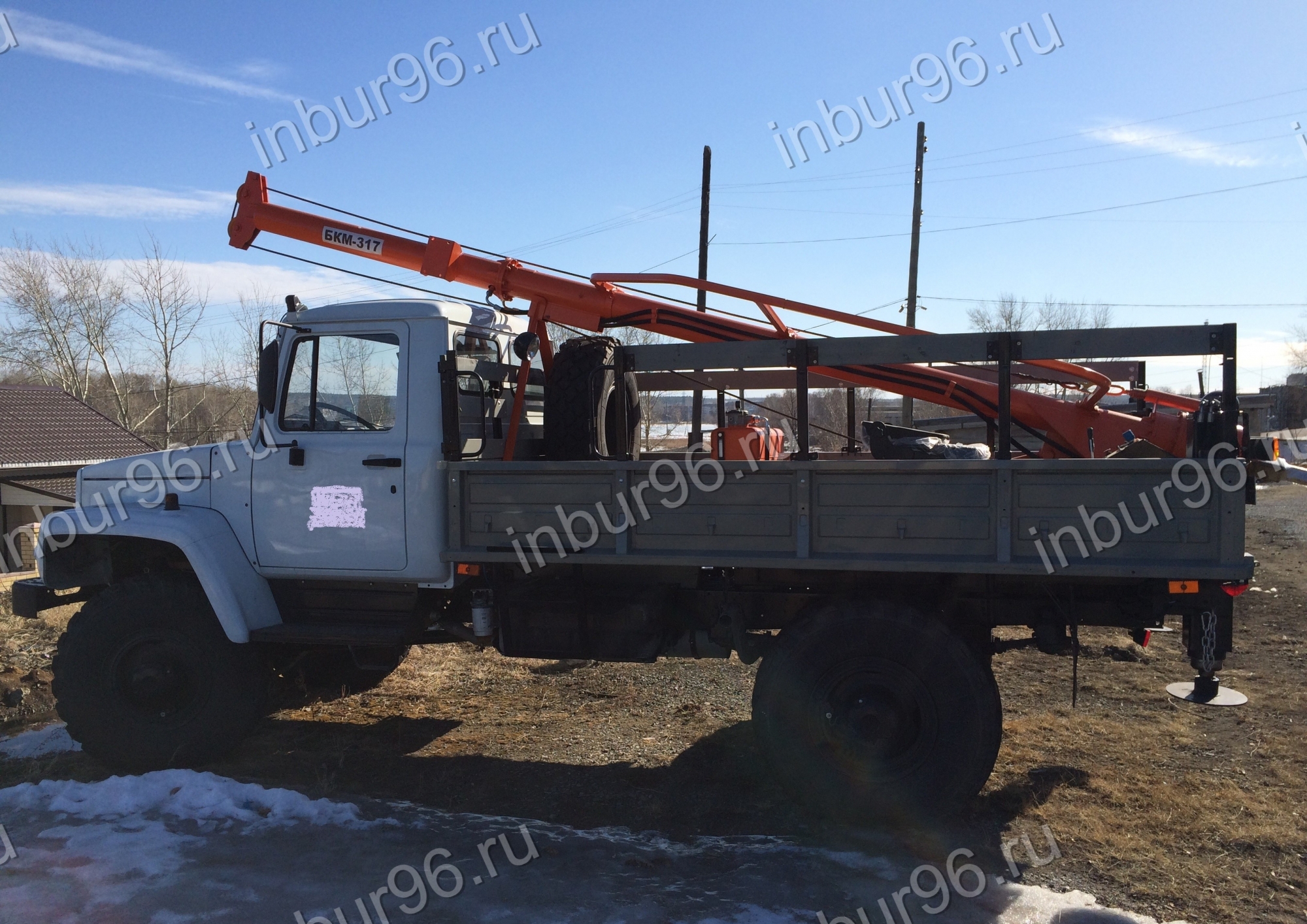

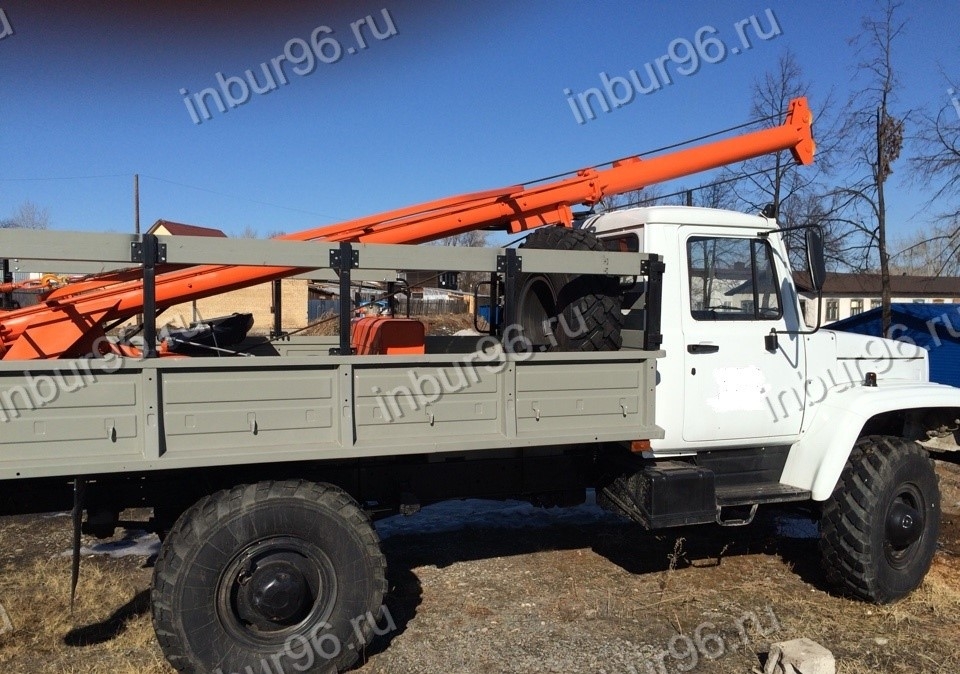

Бурильно-крановая машина БКМ-317
Бурильно-крановая машина БКМ-317
Взамен известной бурильной машины БМ-302Б (ямобур) на базе ГАЗ-66 с начала 2000 года налажен серийный выпуск бурильно-крановой машины БКМ-317. Произошло это событие по причине снятия с производства автомобиля ГАЗ-66 на Горьковском автозаводе. В настоящее время в качестве базового шасси БКМ-317 используется современный полноприводный вездеход ГАЗ-33081 с дизельным двигателем, что существенно позволило улучшить эксплуатационные характеристики БКМ-317
Бурильно-крановая машина БКМ-317 в настоящий момент выпускается в нескольких вариантах комплектации:
- БКМ-317-01 с гидроприводом подачи и мехприводом вращения бурильного инструмента
- БКМ-317А-01 с гидравлическим приводом всех исполнительных органов
Данная техника отлично подходит для решения разнообразных задач в строительной и энергетической отрасли, вследствие чего ее востребованность по России довольно широка. Она хорошо показывает себя в суровом климате, в условиях бездорожья и на участках со стесненной застройкой. Это возможно благодаря отличной проходимости и маневренности, качественной сборке, а также хорошей мобильности и ремонтопригодности данной бурильно-крановой машины.
Тип основного бурильного инструмента — лопастной бур. Наличие регулируемой гидравликой подачи бура на забой и автоматического регулирования скорости вращения бура у гидравлических машин позволяет выбрать наиболее оптимальный и быстрый режим бурения грунта. Достоинством машин с БКО-317 с механическим приводом является простота в обслуживании, большая «выносливость» и недорогие запасные части. Однако межсервисный период гидравлических бурильно-крановых машин значительно выше, чем у механических. Мы предоставляем выбор клиенту.
Технические параметры
|
Базовое шасси |
ГАЗ-3308/33081 |
|
Максимальная глубина бурения, м |
3 |
|
Диаметр бурения, м |
0,25; 0,36; 0,50; 0,63; 0,80 |
|
Тип основного бурильного инструмента |
Лопастной бур |
|
Способ бурения |
Циклический |
|
Угол бурения, градусов |
60-95 |
|
Максимальный крутящий момент на бурильном инструменте Н*м |
4900 |
|
Расчетная максимальная осевая нагрузка на бурильном инструменте при заглублении, кН |
24,5 |
|
Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН |
31,65 |
|
Тип привода подачи бурильного инструмента |
Гидравлический |
|
Тип привода вращения бурильного инструмента |
Гидр./Мех. |
|
Тип привода кранового оборудования |
Гидравлический |
|
Частота вращения бурильного инструмента, об/мин |
|
|
― при бурении с максимальной нагрузкой |
52 |
|
― при разбросе грунта |
130 |
|
Максимальная грузоподъёмность кранового оборудования, кг |
|
|
― при пустом барабане |
2000 |
|
― при полном барабане |
1500 |
|
Группа классификации (режима) грузоподъемного механизма по ИСО 4301/1-86 (ГОСТ 25835-83) |
М3 (1М) |
|
Максимальная высота подъема грузового крюка, м |
6,5 |
|
Техническая производительность (при бурении скважины диаметром 0,5 м на глубину 3 м в немерзлых грунтах III категории), м/ч |
15 |
|
Преодолеваемый уклон в транспортном положении |
|
|
― продольный |
15 |
|
― поперечный |
12 |
|
Скорость транспортная, км/ч |
50 |
|
Распределение нагрузки на дорогу от машины, Н |
|
|
― через шины колес переднего моста |
2315 |
|
― через шины колес заднего моста |
3635 |
|
Габаритные размеры в транспортном положении, мм |
|
|
― длина |
7050 |
|
― ширина |
2340 |
|
― высота |
3270 |
|
Габаритные размеры в рабочем положении, мм |
|
|
― длина |
7260 |
|
― ширина |
3100 |
|
― высота |
6940 |
|
Масса полная, кг |
5950 |
